其他型号如下展示

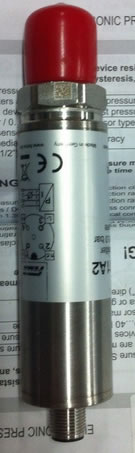

Smart

压力变送器

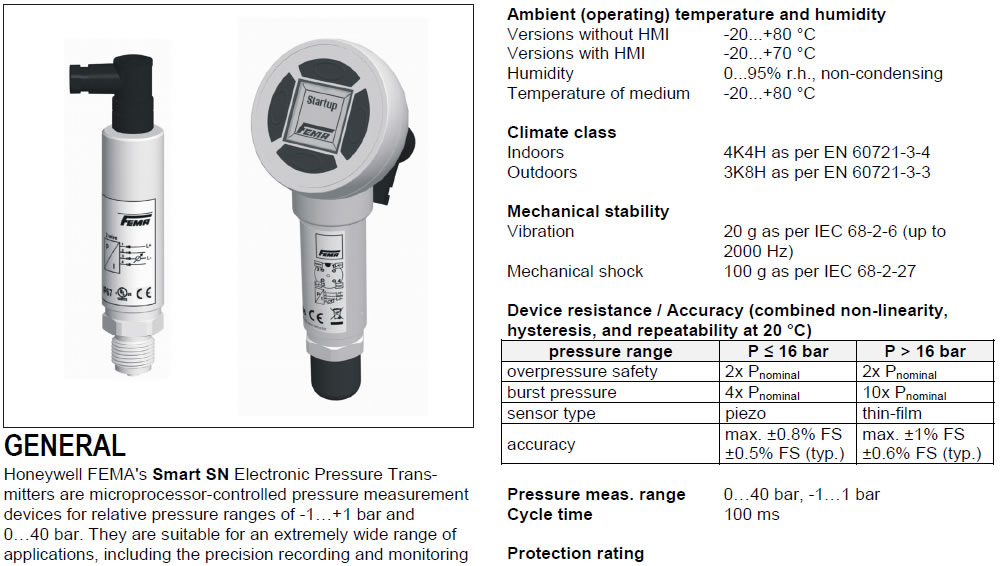

Umgebungstemperatur und -feuchtigkeit (bei Betrieb)
Versionen ohne HMI -20...+80 °C
Versionen mit HMI -20...+70 °C
Rel. Luftfeuchtigkeit 0...95%, nicht-kondensierend
Mediumtemperatur -20...+80 °C
Klimaklasse
Innenräume 4K4H gemäß EN 60721-3-4
Im Freien 3K8H gemäß EN 60721-3-3
Mechanische Festigkeit
Schwingungen 20 g gem. IEC 68-2-6 (bis
2000 Hz)
Mechan. Erschütterungen 100 g gemäß IEC 68-2-27

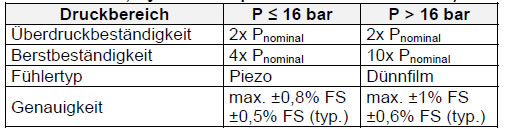

Druckbeständigkeit / Genauigkeit (kombinierte
Nichtlinearität, Hyst. und Reproduzierbarkeit bei 20 °C)

vcm301

压力开关

ALLGEMEINES

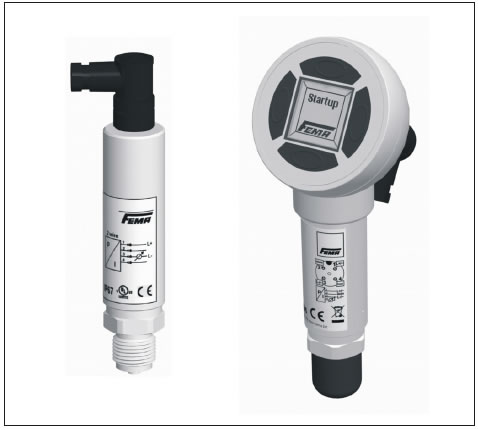

Die mikroprozessorunterstützten elektronischen Drucktransmitter
der Baureihe Smart SN von Honeywell FEMA
messen Relativdrücke von -1…+1 bar und 0…40 bar. Sie
sind bestens geeignet für vielfältige Einsatzbereiche, u.a. zur
genauen Erfassung und Überwachung von Systemdrücken.
Der M12x1 Winkelstecker ist im Lieferumfang enthalten. Die
Geräte werden direkt in die Druckleitung oder den Druckbehälter
eingeschraubt (G1/2"). Es sind sowohl 2- als auch 3-
Leiter-Versionen erhältlich.

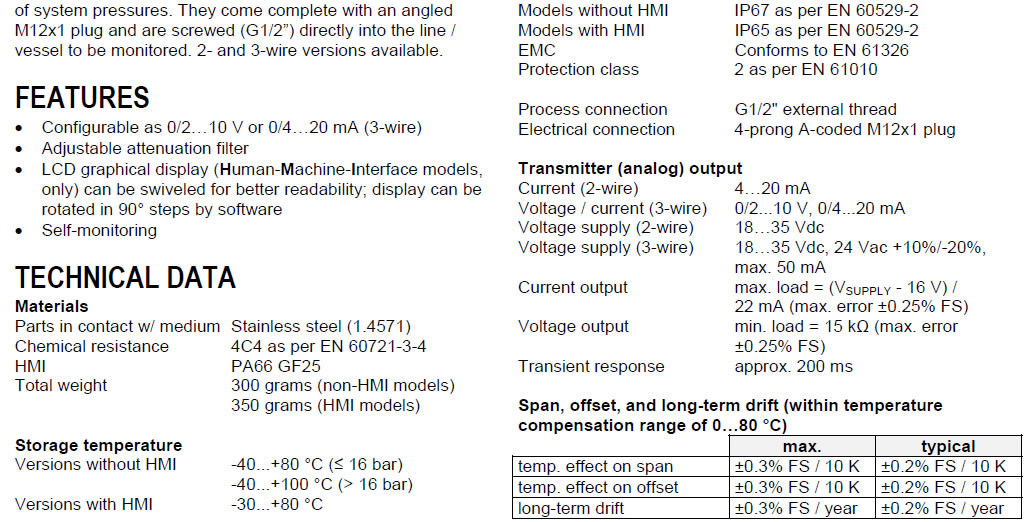

MERKMALE
• Als 0/2…10 V oder 0/4…20 mA konfigurierbar (3-Leiter)
• Einstellbare Dämpfung
• LCD-Anzeige (nur Human-Machine-Interface-Versionen),
zur besseren Ablesung schwenkbar, Anzeige per
Software in 90°-Schritten drehbar
• Selbstüberwachend
TECHNISCHE DATEN
Werkstoffe
Mediumberührte Teile Edelstahl (1.4571)
Chemische Beständigkeit 4C4 gemäß EN 60721-3-4
HMI PA66 GF25
Gesamtgewicht 300 g ohne, 350 g mit HMI
Lagertemperatur
Versionen ohne HMI -40...+80 °C (≤ 16 bar)
-40...+100 °C (> 16 bar)
Versionen mit HMI -30...+80 °C

Druckmeßbereich 0…40 bar, -1…1 bar
Taktzeit 100 ms
Schutzart
Versionen ohne HMI IP67 gemäß EN 60529-2
Versionen mit HMI IP65 gemäß EN 60529-2
EMV Gemäß EN 61326
Schutzklasse 2 gemäß EN 61010
Prozeßanschluß G1/2" Außengewinde
Elek. Anschluß 4-poliger M12x1-Stecker, "A"
Spannungsvers. (2-Leiter) 18…35 Vdc
Spannungsvers. (3-Leiter) 18…35 Vdc, 24 Vac +10%/-20%,
max. 50 mA
Stromausgang max. Bürde = (VVERSORG - 16 V) /
22 mA (max. Fehler ±0,25% FS)
Spannungsausgang min. Last = 15 kΩ (max. Fehler
±0,25% FS)
Transmitterausgang (Analog)
Strom (2-Leiter) 4…20 mA
Spannung/Strom (3-Leiter) 0/2...10 V, 0/4...20 mA
Sprungantwort ca. 200 ms

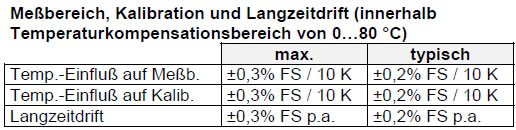

Meßbereich, Kalibration und Langzeitdrift (innerhalb
Temperaturkompensationsbereich von 0…80 °C)

t15g31m

执行器

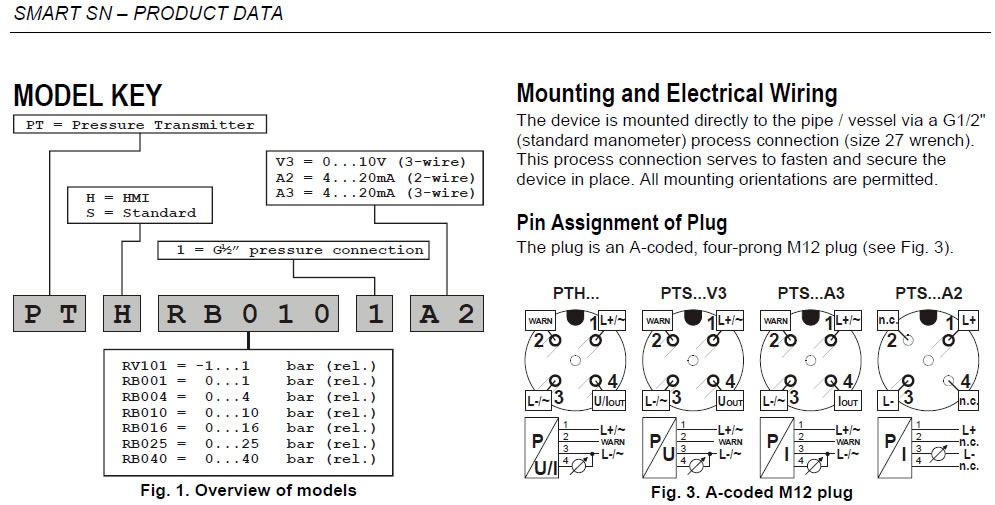

Montage und Verdrahtung

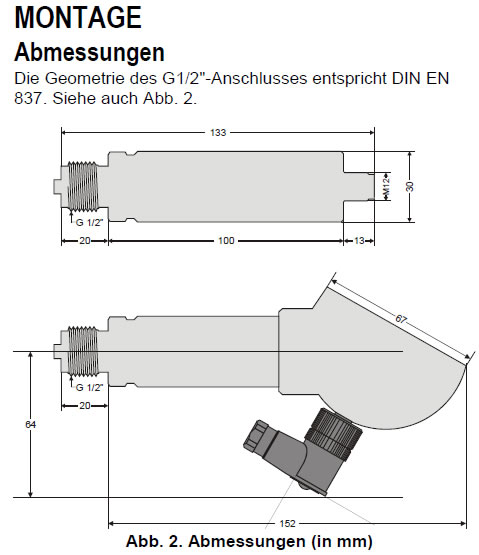

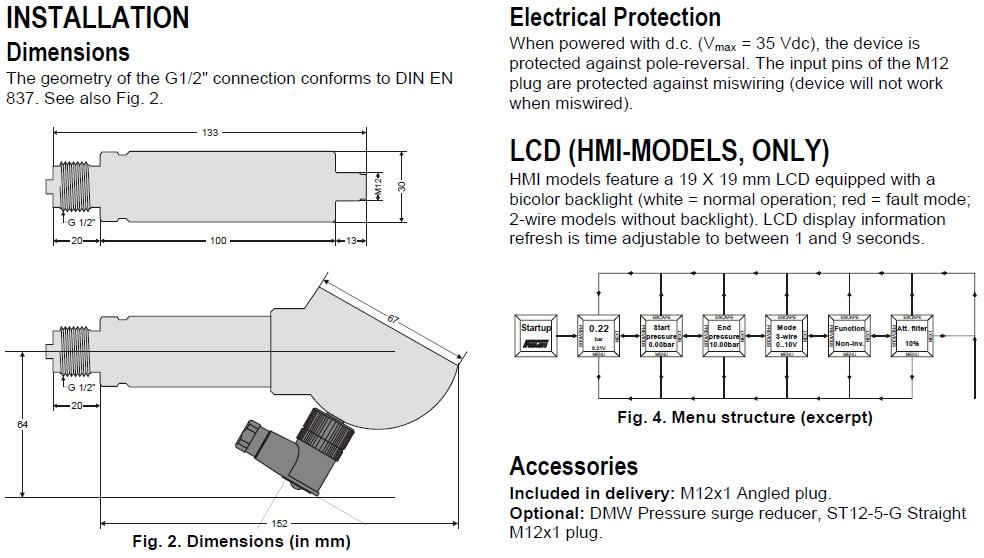

Das Gerät wird mittels Prozeßanschlußgewinde G1/2" (SW
27) direkt in die Druckleitung bzw. -gefäß geschraubt. Damit
wird der Druckanschluß hergestellt und das Gerät sicher in
Position gehalten. Sämtliche Einbaulagen sind zulässig.

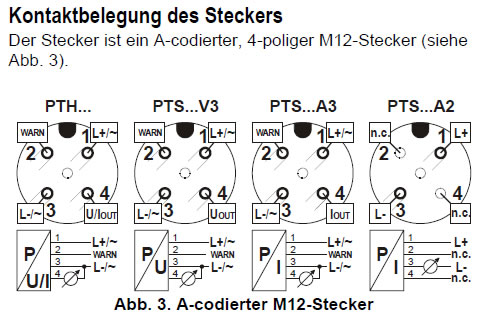

Kontaktbelegung des Steckers
Der Stecker ist ein A-codierter, 4-poliger M12-Stecker (siehe
Abb. 3).Elektrischer Schutz
Bei Betrieb mit Gleichstrom (Vmax = 35 Vdc) ist das Gerät
gegen eine Vertauschung der Strompolen geschützt. Die Eingangsstifte
des M12-Steckers sind zusätzlich gegen Falschverdrahtung
gesichert (Gerät läßt sich nicht in Betrieb
nehmen).
LCD (NUR HMI-MODELLE)
Die HMI-Modelle sind mit einem 19 X 19 mm LCD ausgestattet
mit zweifarbiger Hintergrundbeleuchtung (weiß =
Normalbetrieb; rot = Fehlbetrieb; 2-Leiter-Modelle ohne
Hintergrundbeleuchtung). Die Aktualisierungszeit der LCD
läßt sich zwischen 0 und 9 Sekunden einstellen

ddcm252

防爆压力开关

ddcm1

防爆压力开关

基于微处理器的 Smart SN 压力传感器是霍尼韦尔 FEMA 的 Smart SN 系列中坚固耐用、基于微处理器的电子压力变送器，可测量 -1 ...+1 bar 和 0-40 bar 范围内的相对压力。它们特别适合在机械工程、供电技术、环境技术和 HVAC 领域用作压力传感器。这些设备可以通过 G1/2“ 外螺纹直接安装在压力管路中。通过宽敞的键盘和图形显示屏可轻松输入开关点。提供 2 线和 3 线版本，以及与交流电一起使用的版本。注意力！循环时间：短于 100 毫秒循环时间的 100 毫秒压力波动不会写入峰值。前置式 DMW 压力缓冲器可以为压力波动提供补救措施。

特点和优点：

恢复功能 - 传感器错误、过载和过热的警告功能。
手动归零 - 4 位代码可锁定智能 SN。
显示功能 - - 电流压力显示 - 电流模拟输出（电压或功率）显示。
警告 - 显示有可见错误代码 - 图形显示以 90° 为步长旋转，可通过软件进行。

认证：

所有 2 线版本均已通过 IEC 61508 的 SIL2 认证
