| Other models are shown below |  |
 |
|||||||||
|
 |
Umgebungstemperatur und -feuchtigkeit (bei Betrieb) Versionen ohne HMI -20...+80 °C Versionen mit HMI -20...+70 °C Rel. Luftfeuchtigkeit 0...95%, nicht-kondensierend Mediumtemperatur -20...+80 °C Klimaklasse Innenräume 4K4H gemäß EN 60721-3-4 Im Freien 3K8H gemäß EN 60721-3-3 Mechanische Festigkeit Schwingungen 20 g gem. IEC 68-2-6 (bis 2000 Hz) Mechan. Erschütterungen 100 g gemäß IEC 68-2-27 Druckbeständigkeit / Genauigkeit (kombinierte Nichtlinearität, Hyst. und Reproduzierbarkeit bei 20 °C) |
|||||||||
|

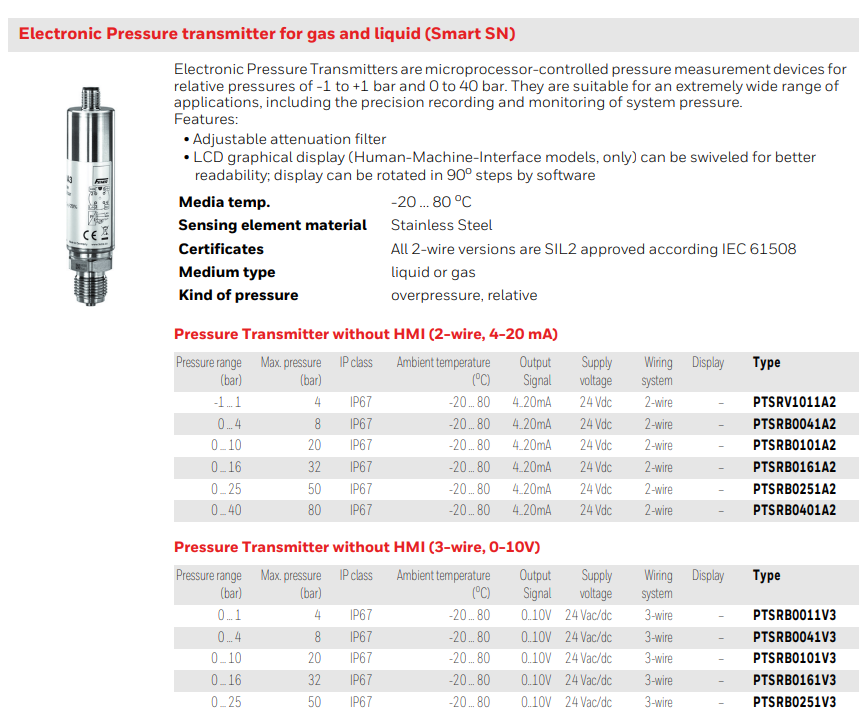

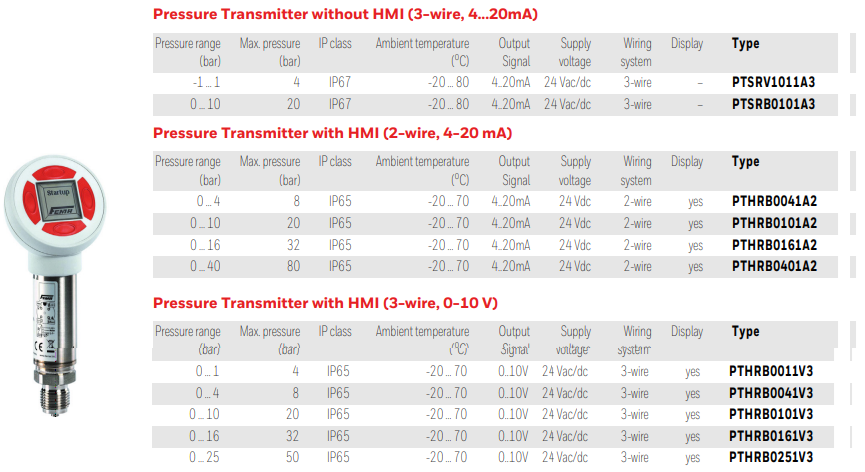

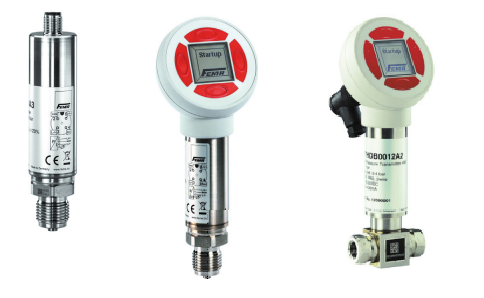

ALLGEMEINES Die mikroprozessorunterstützten elektronischen Drucktransmitter der Baureihe Smart SN von Honeywell FEMA messen Relativdrücke von -1…+1 bar und 0…40 bar. Sie sind bestens geeignet für vielfältige Einsatzbereiche, u.a. zur genauen Erfassung und Überwachung von Systemdrücken. Der M12x1 Winkelstecker ist im Lieferumfang enthalten. Die Geräte werden direkt in die Druckleitung oder den Druckbehälter eingeschraubt (G1/2"). Es sind sowohl 2- als auch 3- Leiter-Versionen erhältlich. MERKMALE • Als 0/2…10 V oder 0/4…20 mA konfigurierbar (3-Leiter) • Einstellbare Dämpfung • LCD-Anzeige (nur Human-Machine-Interface-Versionen), zur besseren Ablesung schwenkbar, Anzeige per Software in 90°-Schritten drehbar • Selbstüberwachend TECHNISCHE DATEN Werkstoffe Mediumberührte Teile Edelstahl (1.4571) Chemische Beständigkeit 4C4 gemäß EN 60721-3-4 HMI PA66 GF25 Gesamtgewicht 300 g ohne, 350 g mit HMI Lagertemperatur Versionen ohne HMI -40...+80 °C (≤ 16 bar) -40...+100 °C (> 16 bar) Versionen mit HMI -30...+80 °C |
Druckmeßbereich 0…40 bar, -1…1 bar Taktzeit 100 ms Schutzart Versionen ohne HMI IP67 gemäß EN 60529-2 Versionen mit HMI IP65 gemäß EN 60529-2 EMV Gemäß EN 61326 Schutzklasse 2 gemäß EN 61010 Prozeßanschluß G1/2" Außengewinde Elek. Anschluß 4-poliger M12x1-Stecker, "A" Spannungsvers. (2-Leiter) 18…35 Vdc Spannungsvers. (3-Leiter) 18…35 Vdc, 24 Vac +10%/-20%, max. 50 mA Stromausgang max. Bürde = (VVERSORG - 16 V) / 22 mA (max. Fehler ±0,25% FS) Spannungsausgang min. Last = 15 kΩ (max. Fehler ±0,25% FS) Transmitterausgang (Analog) Strom (2-Leiter) 4…20 mA Spannung/Strom (3-Leiter) 0/2...10 V, 0/4...20 mA Sprungantwort ca. 200 ms Meßbereich, Kalibration und Langzeitdrift (innerhalb Temperaturkompensationsbereich von 0…80 °C) |
|||||||||
|
 |
Montage und Verdrahtung Das Gerät wird mittels Prozeßanschlußgewinde G1/2" (SW 27) direkt in die Druckleitung bzw. -gefäß geschraubt. Damit wird der Druckanschluß hergestellt und das Gerät sicher in Position gehalten. Sämtliche Einbaulagen sind zulässig. Kontaktbelegung des Steckers Der Stecker ist ein A-codierter, 4-poliger M12-Stecker (siehe Abb. 3).Elektrischer Schutz Bei Betrieb mit Gleichstrom (Vmax = 35 Vdc) ist das Gerät gegen eine Vertauschung der Strompolen geschützt. Die Eingangsstifte des M12-Steckers sind zusätzlich gegen Falschverdrahtung gesichert (Gerät läßt sich nicht in Betrieb nehmen). LCD (NUR HMI-MODELLE) Die HMI-Modelle sind mit einem 19 X 19 mm LCD ausgestattet mit zweifarbiger Hintergrundbeleuchtung (weiß = Normalbetrieb; rot = Fehlbetrieb; 2-Leiter-Modelle ohne Hintergrundbeleuchtung). Die Aktualisierungszeit der LCD läßt sich zwischen 0 und 9 Sekunden einstellen |
|||||||||
|
 |
|
|||||||||
|
 |
||||||||||
|
 |
||||||||||
|
 |
||||||||||
|
 |
||||||||||
|
 |
||||||||||
